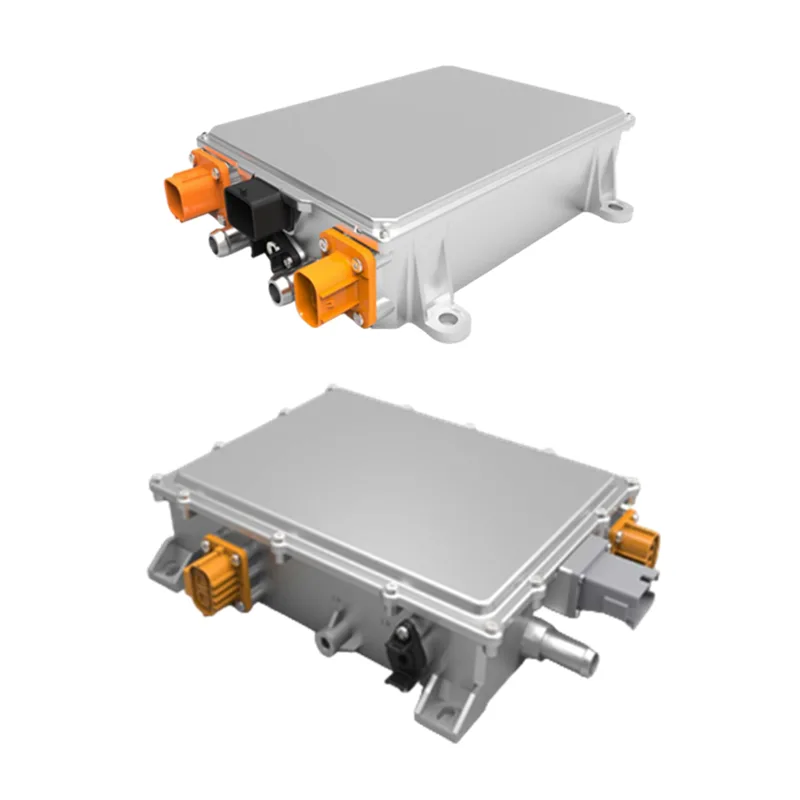

6,6 kW, vysoce výkonný IP67 kapalinou chlazený OBC

Zhaofeng přizpůsobený 6,6 kW vysoce výkonný kapalinou chlazený OBC IP67 je základní palubní nabíjecí komponenta nezávisle vyvinutá pro nová energetická vozidla, která je zodpovědná především za přeměnu střídavého proudu z elektrické sítě na stejnosměrný proud vhodný pro nabíjení lithiových baterií. S rychlým rozvojem odvětví nových energetických vozidel, zejména se zvyšující se poptávkou po účinném a spolehlivém nabíjení užitkových vozidel a těžkých nákladních vozidel, byl tento produkt optimalizován a vylepšen z hlediska hustoty výkonu, přizpůsobivosti vůči životnímu prostředí a bezpečnosti. Na rozdíl od tradičního vzduchem chlazeného OBC, 6,6 kW High-Power IP67 Liquid-Cooled OBC využívá pokročilý systém chlazení kapalinou, který dokáže rychle odvádět teplo generované během vysokovýkonného nabíjení a zajišťuje stabilní provoz i v náročných pracovních prostředích, jako je vysoká teplota, vlhkost a prach. Podporuje široký rozsah vstupního napětí 100-266Vac a síťovou frekvenci 50Hz-61Hz, což je kompatibilní s rozvodnými sítěmi ve většině regionů. Výstupní stejnosměrné napětí je stabilní při 360V a výstupní proud lze flexibilně nastavit v rozsahu 0-20A/40A/60A, čímž vyhovuje nabíjecím potřebám lithiových baterií s různou kapacitou.

Specifikace modelu

Parametry elektrické bezpečnosti

Průvodce instalací

"1.Před instalací zkontrolujte, zda je jistič vstupu AC umístěný na levé straně nabíječky ve vypnuté poloze, aby bylo zajištěno odpojení napájecího zdroje AC.

2.Připojte vstupní rozhraní AC k napájení sítě.

3. Připojte výstupní DC konektor (nebo nabíjecí pistoli) k baterii.

4.Upozornění: Nechte kabeláž nainstalovat odborníkem!"

Výhody produktu

Vysoce kvalitní 6,6kW vysoce výkonný kapalinou chlazený OBC IP67 se vyznačuje vysokou energetickou účinností ≥90 %, což může účinně snížit energetické ztráty během nabíjení, zkrátit dobu nabíjení a zvýšit cestovní dojezd nových energetických vozidel, dokonale splňující potřeby efektivního nabíjení vozidel ve scénářích vysokofrekvenčního provozu, jako je logistika a přeprava na dlouhé vzdálenosti; jeho vodotěsná a prachotěsná funkce IP67 mu umožňuje zcela odolat pronikání prachu a dlouhodobému ponoření do určité hloubky vody a s podporou pokročilého systému kapalinového chlazení dokáže udržet stabilní provoz i v náročných pracovních prostředích, jako jsou doly, přístavy a staveniště s okolní teplotou až 85 °C, čímž řeší problém špatné adaptability tradičních OBC ve složitých prostředích; zároveň je vybavena více komplexními bezpečnostními ochrannými funkcemi včetně vstupního přepětí/podpětí, výstupního nadproudu, výstupního zkratu, přehřátí výstupu a přerušení komunikace, které dokáže včas reagovat na různé abnormální stavy nabíjení, účinně chrání bezpečnost baterie i celého vozidla a poskytuje spolehlivou záruku bezpečného provozu vozidel v různých aplikačních scénářích; kromě toho podporuje široký rozsah vstupního napětí a frekvence, je kompatibilní s různými specifikacemi lithiových baterií a může flexibilně upravovat výstupní proud, který lze přizpůsobit podle potřeb různých modelů vozidel, jako jsou lehká užitková elektrická vozidla, středně těžká/těžká nákladní vozidla a hybridní vozidla, se silnou kompatibilitou a flexibilitou; produkt využívá vysoce kvalitní komponenty pro vozidla a integrovanou skořepinu odlévanou pod tlakem, která má silnou odolnost proti vibracím a nárazům, a vyspělá technologie chlazení kapalin snižuje opotřebení komponent, prodlužuje životnost produktu a snižuje pozdější náklady na údržbu pro uživatele, kteří používají vozidla po dlouhou dobu.

Způsob použití

Instalace→Nabíjení→Denní údržba→Přizpůsobení a ladění

"1. Kapalinou chlazený OBC s vysokým výkonem IP67 o výkonu 6,6 kW je instalován v určené poloze napájecího systému nového energetického vozidla a vstupní a výstupní vedení jsou připojena podle specifikací kabeláže vozidla, což zajišťuje pevné připojení a dobrou izolaci. Potrubí kapalinového chlazení je připojeno k chladicímu systému vozidla, aby byla zajištěna hladká cirkulace chladicí kapaliny.

2.Při nabíjení připojte nabíjecí pistoli vozidla k nabíječce AC. OBC automaticky detekuje vstupní napětí a frekvenci a komunikuje se systémem správy baterie (BMS) přes CAN2.0, aby zjistil stav nabití baterie. Automaticky upraví výstupní proud podle požadavku baterie a dokončí proces nabíjení konstantním napětím a konstantním proudem.

3.Pravidelně kontrolujte připojení vstupního a výstupního potrubí OBC a těsnost potrubí kapalinového chlazení, abyste předešli uvolnění spojů nebo úniku kapaliny. Zkontrolujte pracovní stav OBC prostřednictvím přístrojové desky vozidla. Pokud se objeví abnormální alarm, okamžitě jej přestaňte používat a proveďte odbornou údržbu.

4. U přizpůsobených produktů technický personál naší továrny provede ladění parametrů podle modelu vozidla a potřeb zákazníka a poskytne odpovídající pokyny pro ladění a provozní příručku, aby bylo zajištěno normální používání produktu."

Balení a doprava
