Nízkonapěťová řídicí jednotka průmyslových vozidel

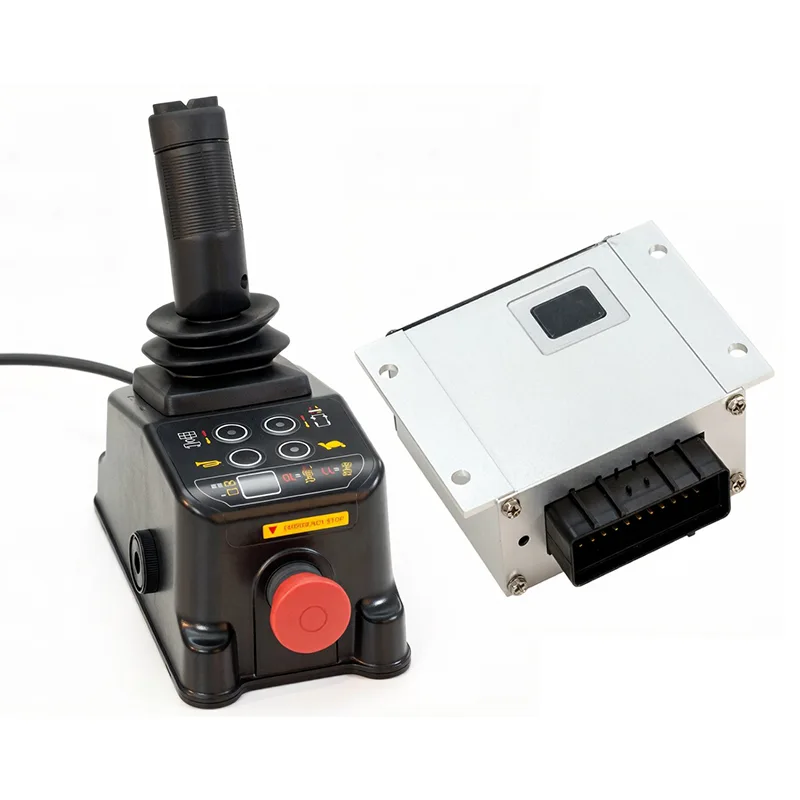

Jako profesionální výrobce a dodavatel v Číně by vám Zhaofeng rád poskytl vysoce kvalitní nízkonapěťovou řídicí jednotku pro průmyslová vozidla, která se skládá z plošinové řídicí jednotky (PCU100, označované jako horní) a řídicí jednotky podvozku (ECU100, označované jako spodní ovládání), které jsou propojeny přes standardní CAN sběrnici do kompletního elektronického řídicího systému Je kompatibilní s hydraulickými a elektrickými zdvihacími plošinami a funkcemi řízení, pojezdy a řízení přepínání vysoké/nízké rychlosti. Nízkonapěťová řídicí jednotka průmyslových vozidel má také bezpečnostní ochranné funkce, jako je ochrana proti přetížení, ochrana proti výmolům, ochrana proti náklonu, ochrana ruky proti sevření, nízkonapěťový limit rychlosti, ochrana při prvním zapnutí, stejně jako funkce diagnostiky chyb a zobrazování.

Technické parametry

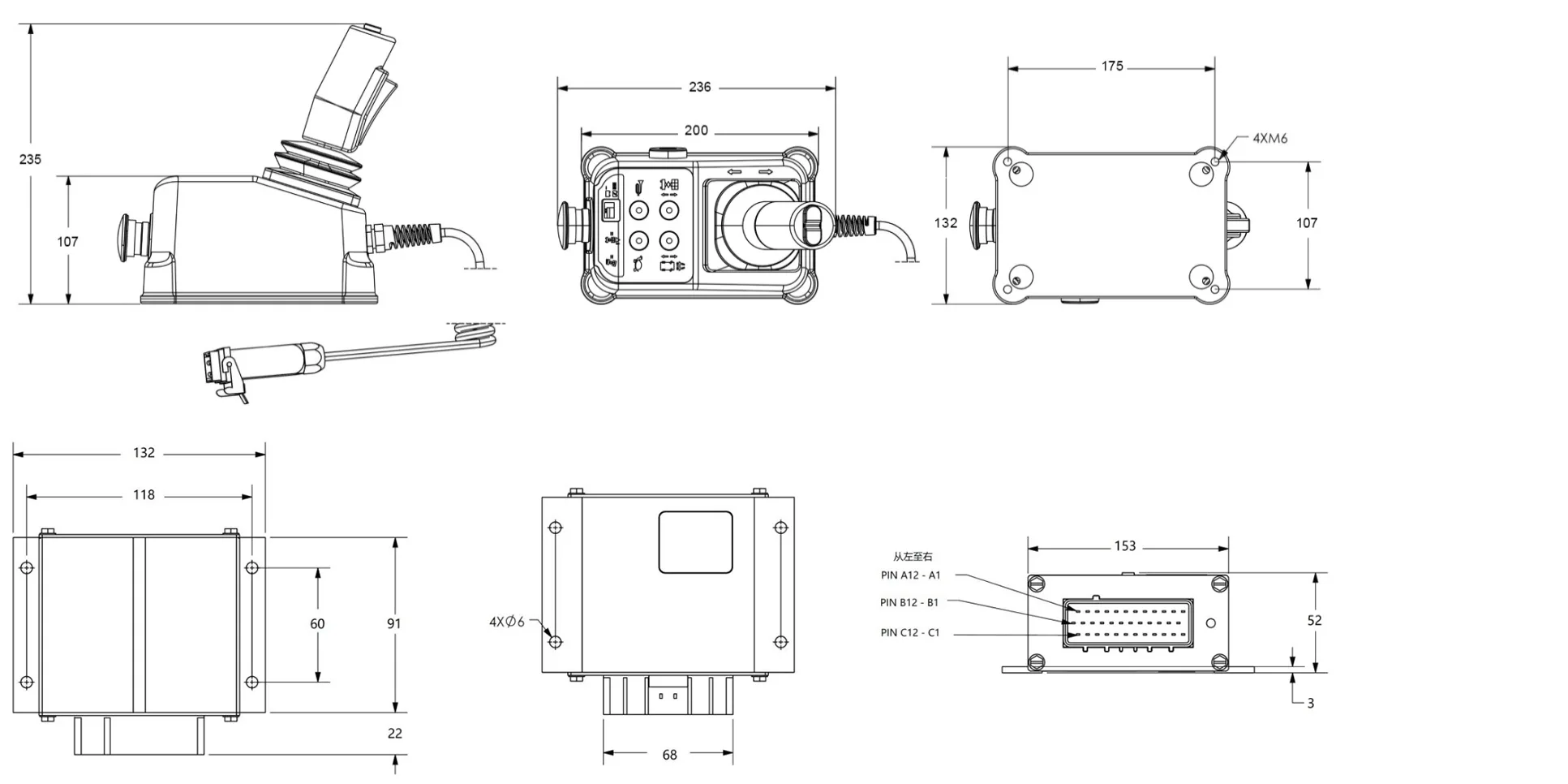

Velikost produktu

Základní výhody

• Rámec Power PC pro automobilový průmysl, 32bitový procesor, rychlá odezva na systémové požadavky.

• Chytře identifikujte poruchy hydraulických částí, jako je přerušený obvod, zkrat na kostru a zkrat na napájení, a zpracujte podle různých poruch.

• Standardní CAN 2.0 (kompatibilní s 11 a 29 bitovou) komunikací mezi PCU100 a ECU100.

• Volitelný proporční režim PWM pro snížení plošiny, plynulé klesání bez nárazu.

• Automatická kalibrace a studie podle změny mechanické kapacity PCU zaručují stabilitu provozního výkonu PCU.

• Exkluzivní logika diagnostiky abnormálních signálů, přijetí různých řešení pro nesprávnou činnost, rušení signálu a bezpečnostní poruchu.

Produktový systém a umístění

Zhaofeng neposkytuje jediné zařízení, ale modulární a škálovatelnou platformu elektronického řídicího systému.

Core Control UnitBrain

Řídící jednotka vozidla (VCU): Jako nejvyšší rozhodovací jednotka vozidla přijímá všechny pokyny a signály z rukojeti, pedálu a provádí logické zpracování a koordinuje ovládání motoru, hydraulického systému a přístrojové desky. VCU společnosti Zhaofeng klade důraz na spolehlivost, přesnost algoritmu a přizpůsobivost.

Motor Controller/Driver (MCU): Zodpovídá za provádění pokynů VCU, přesně řídí rychlost, točivý moment a směr trakčního a hydraulického motoru. Její produkty se vyznačují vysokou hustotou výkonu, vysokou účinností, vynikajícím tepelným managementem a hladkými regulačními křivkami.

Integrované řešení (trend)

Integrovaný elektrický pohonný systém "-v-jednom": Vysoce integruje motor, ovladač a převodovku, snižuje propojovací kabeláž a objem a zlepšuje účinnost a spolehlivost systému. Toto je v současnosti hlavní technologický směr pro elektrická průmyslová vozidla a Zhaofeng má v této oblasti klíčové uspořádání.

Customized System Suite: Poskytování kompletních elektronických řídicích systémů pro výrobce vozidel (OEM), včetně VCU, MCU, rukojeti, přístrojové desky a senzorů, pro dosažení hlubokého sladění a optimalizace softwarového hardwaru.

Inteligentní interakční jednotka (rozhraní)

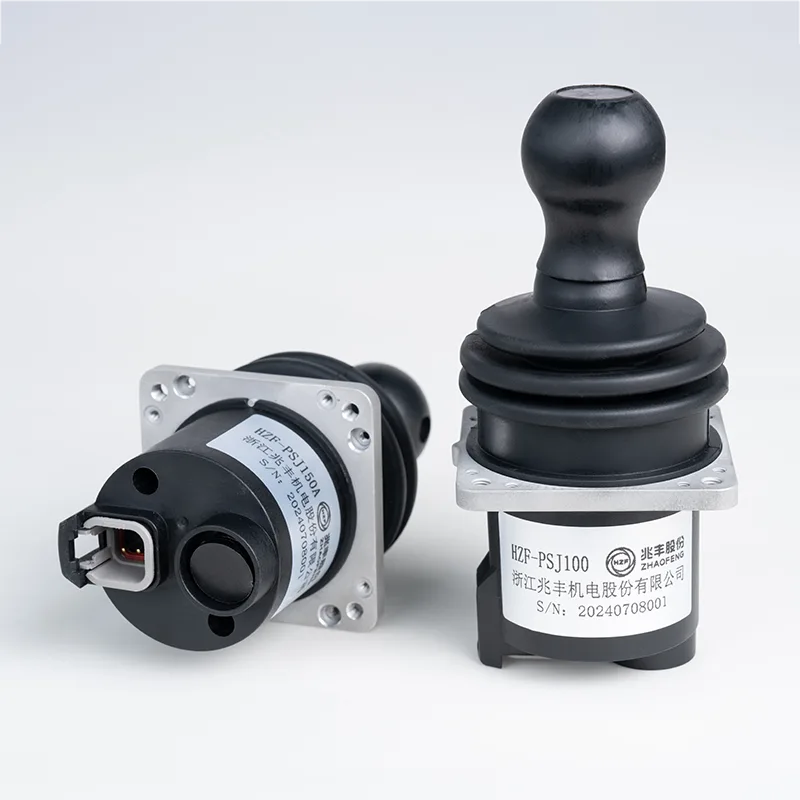

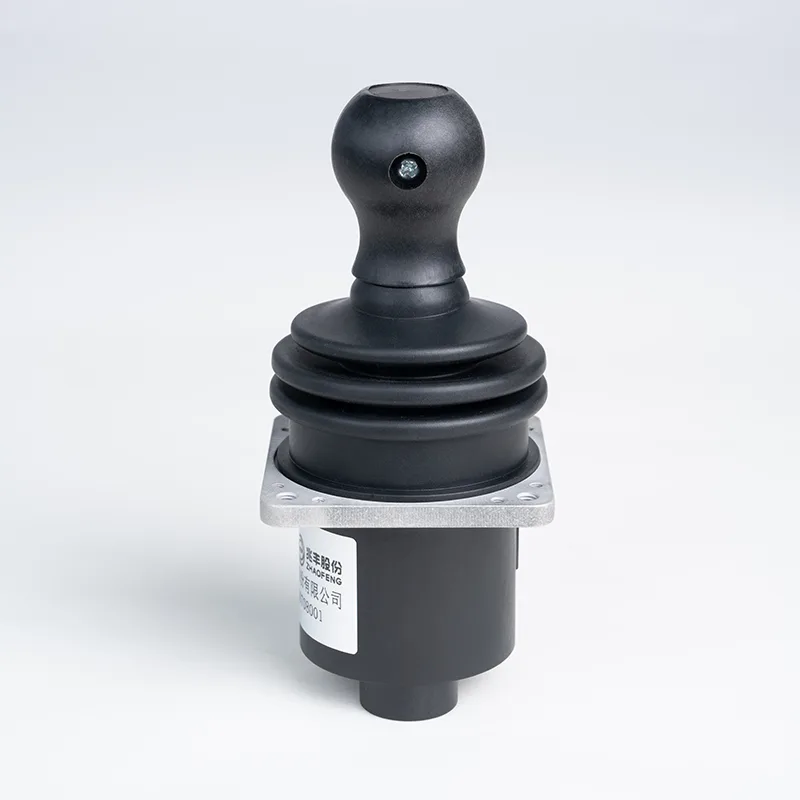

Humanizovaná rukojeť a nástroj: plynule propojte rukojeť s inteligentními nástroji (zobrazení rychlosti vozidla, energie baterie, chybových kódů atd.) za účelem vytvoření kompletního rozhraní pro interakci se strojem.

Autentizace a zajištění kvality

Mezinárodní certifikace: CE (EMC, LVD), TUV, CB Scheme, RoHS.

Management kvality: Certifikace systému managementu jakosti ISO 9001:2015.

Výrobní výroba: Plně automatické osazovací linky SMT, robotické svařování a přísné procesy testování stárnutí a bezpečnostních předpisů.

Kontrola kvality: 100% odchozí testování, včetně zátěžového testování, testování izolace a testování komunikačních funkcí.
